D、DG型多級泵結構有什么特點?

瀏覽次數:0
大東海泵業無錫有限公司是一家專業的多級泵生產廠家。在客戶多級泵選型時,我公司水泵廠家會提供完善的多級泵型號、多級泵價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于D、DG型多級泵結構有什么特點的知識:
大東海泵業多級泵
D、DG型多級泵結構圖:

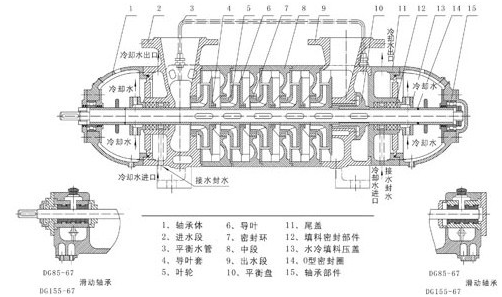

DG型多級泵(中低壓)結構圖.填料密封-水封水引自******級葉輪
多級泵示意圖1
1 軸承體 6 導葉 11 尾蓋
2 進水段 7 密封環 12 填料密封部件
3 平衡水管 8 中段 13 水冷填料壓蓋
4 導葉套 9 出水段 14 O型密封圈
5 葉輪 10 平衡盤 15 軸承部件

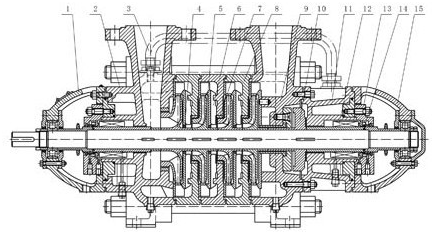

DG型多級泵(中低壓)結構圖.填料密封-水封水用外接水
的感覺示意圖2

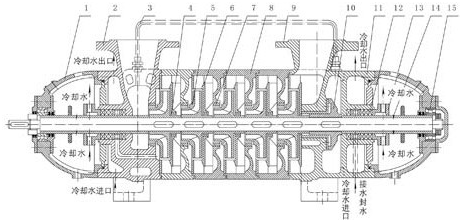

DG型多級泵(中低壓)結構圖.填料密封-機械密封
多級泵示意圖3
1 軸承體 6 導葉 11 尾蓋
2 進水段 7 密封環 12 機械密封部件
3 平衡水管 8 中段 13 水冷機械壓蓋
4 導葉套 9 出水段 14 O型密封圈
5 葉輪 10 平衡盤 15 軸承部件

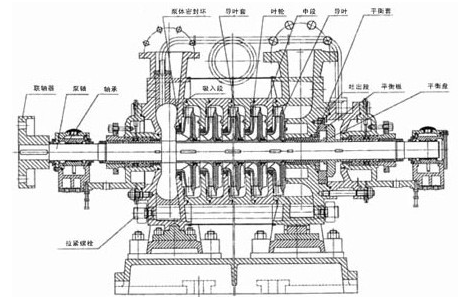

DG型多級泵(次高壓)結構圖.
多級泵示意圖4
D、DG型多級泵結構特點:
D、DG型多級泵進、出水口均為垂直向上,通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。該系列多級泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成,其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定,均不承受軸向力,其軸向力由平衡盤平衡。多級泵在運行中允許轉子在泵殼中軸向游動,不能采用向心球軸承。滾動軸承用油脂潤滑,滑動軸承用稀油潤滑,并用油環進行白潤滑,循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封,轉子部分與固定部分之間裝有密封環、導葉套等進行密封,當密封環和導葉套的磨損程度已影響多級泵的工作性能時應予更換。DG型多級泵的密封形式有機械密封和填料密封兩種。泵采用填料密封時,填料環的位置安放要正確,填料的松緊程度必須適當,以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內,箱內要通入一定壓力的水,起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套,保護泵軸。
次高壓泵一般采用滑動軸承、稀油潤滑結構,DG85-6 7、DG155-67型泵可采用滑動軸承、  稀油潤滑,也可采用滾動軸承、干油潤滑結構,其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵,次高壓泵主要零件采用鑄鋼或不銹鋼。該系列多級泵通過彈性聯軸器由原動機直接驅動,從原動機方向看,泵為順時針方向旋轉。
